课程名称：3.5 How to use TiCDC (增量同步工具 TiCDC)

学习时长：30min

课程收获：

使用 TiCDC 将写入到 TiDB 中的数据实时同步其他数据系统，包括部署 TiCDC、创建同步任务以及 TiCDC 基础的运维。实时同步 TiDB 数据到 MySQL 或 Kafka。

课程内容：

1.TiCDC简介

TiCDC
TiCDC 是一款通过拉取 TiKV 变更日志实现的 TiDB 增量数据同步工具，具有将数据还原到与上游任意 TSO 一致状态的能力，同时提供开放数据协议 (TiCDC Open Protocol)，支持其他系统订阅数据变更。
TiCDC架构
TiCDC 运行时是一种无状态节点，通过 PD 内部的 etcd 实现高可用。TiCDC 集群支持创建多个同步任务，向多个不同的下游进行数据同步。

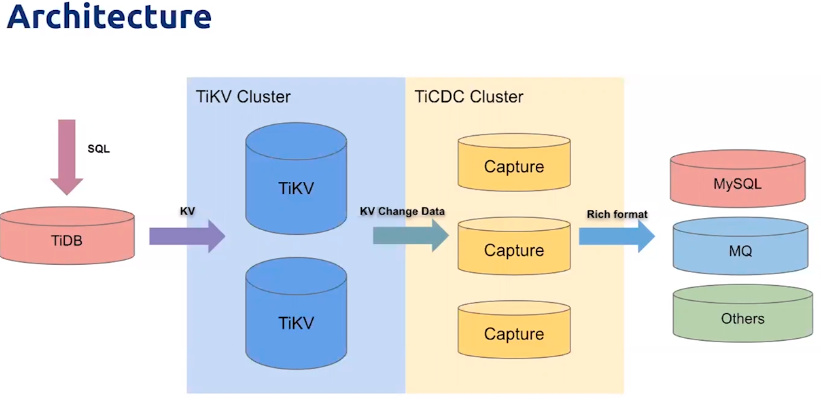

TiCDC 的系统架构如下图所示：

image821×401 62.8 KB

TiCDC architecture3669×1587 77 KB

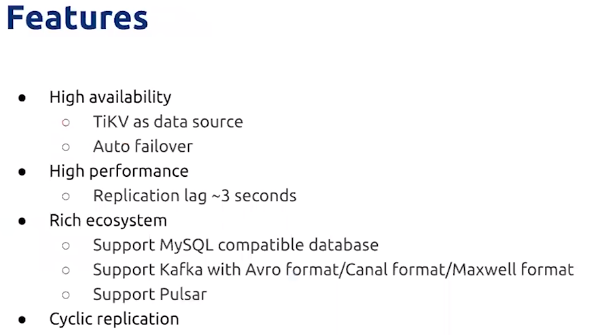

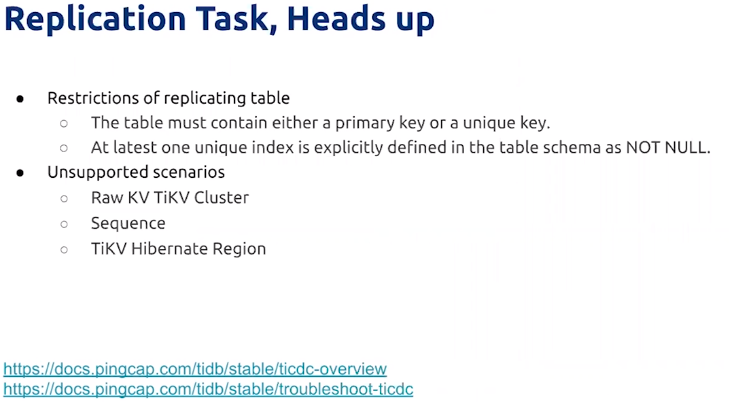

TiCDC支持的特性

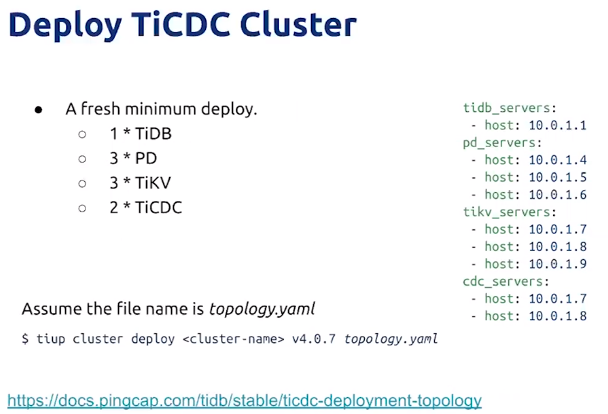

2.部署TiCDC

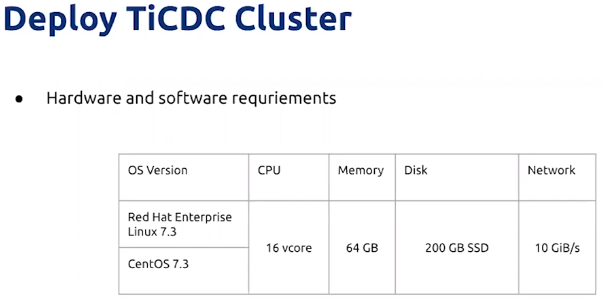

部署软硬件要求

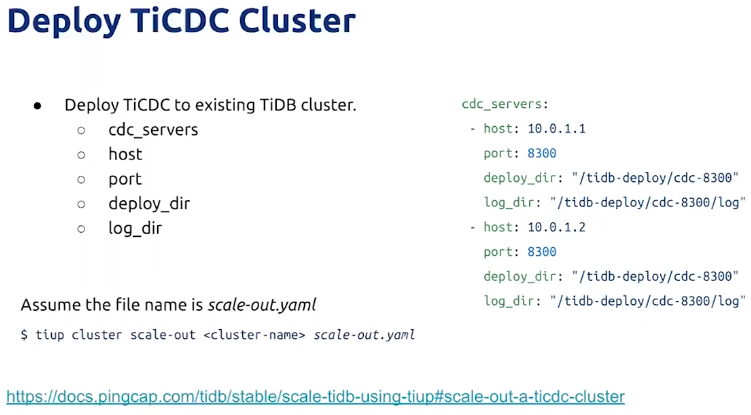

部署

image751×415 113 KB

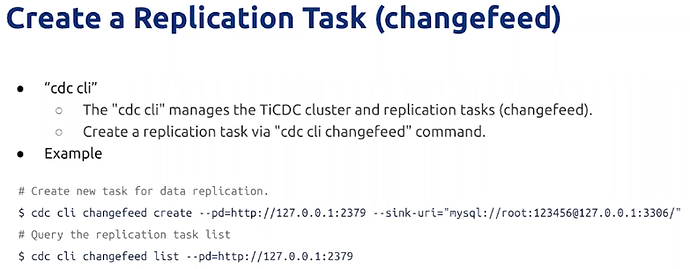

3.创建TiCDC同步任务

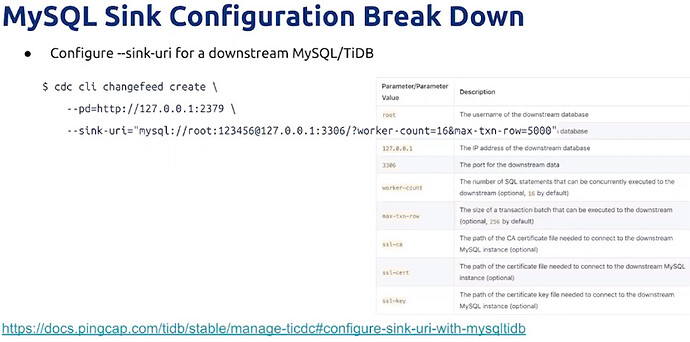

使用以下命令来创建同步任务：
cdc cli changefeed create --pd=http://10.0.10.25:2379 --sink-uri=“mysql://root:123456@127.0.0.1:3306/” --changefeed-id=“simple-replication-task”

URI 中可配置的的参数如下：

参数	解析
`root`	下游数据库的用户名
`123456`	下游数据库密码
`127.0.0.1`	下游数据库的 IP
`3306`	下游数据的连接端口
`worker-count`	向下游执行 SQL 的并发度（可选，默认值为 `16` ）
`max-txn-row`	向下游执行 SQL 的 batch 大小（可选，默认值为 `256` ）
`ssl-ca`	连接下游 MySQL 实例所需的 CA 证书文件路径（可选）
`ssl-cert`	连接下游 MySQL 实例所需的证书文件路径（可选）
`ssl-key`	连接下游 MySQL 实例所需的证书密钥文件路径（可选）
`time-zone`	连接下游 MySQL 实例时使用的时区名称，从 v4.0.8 开始生效。（可选。如果不指定该参数，使用 TiCDC 服务进程的时区；如果指定该参数但使用空值，则表示连接 MySQL 时不指定时区，使用下游默认时区）

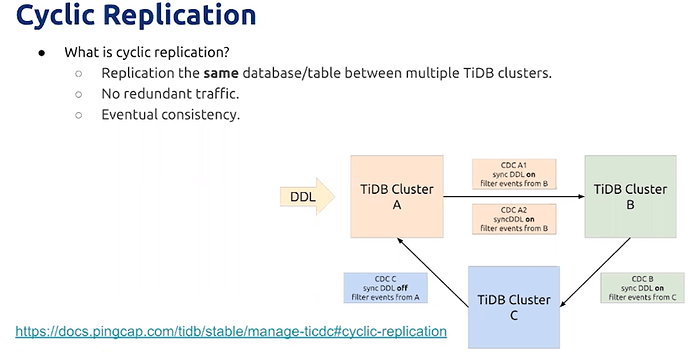

4.环形同步

环形同步功能支持在多个独立的 TiDB 集群间同步数据。比如有三个 TiDB 集群 A、B 和 C，它们都有一个数据表 test.user_data ，并且各自对它有数据写入。环形同步功能可以将 A、B 和 C 对 test.user_data 的写入同步其它集群上，使三个集群上的 test.user_data 达到最终一致。

环形同步任务创建步骤如下：
1）. 在 TiDB 集群 A，B 和 C 上启动 TiCDC 组件。Copied!

# 在 TiDB 集群 A 上启动 TiCDC 组件。
cdc server \
    --pd="http://${PD_A_HOST}:${PD_A_PORT}" \
    --log-file=ticdc_1.log \
    --addr=0.0.0.0:8301 \
    --advertise-addr=127.0.0.1:8301

# 在 TiDB 集群 B 上启动 TiCDC 组件。
cdc server \
    --pd="http://${PD_B_HOST}:${PD_B_PORT}" \
    --log-file=ticdc_2.log \
    --addr=0.0.0.0:8301 \
    --advertise-addr=127.0.0.1:8301

# 在 TiDB 集群 C 上启动 TiCDC 组件。
cdc server \
    --pd="http://${PD_C_HOST}:${PD_C_PORT}" \
    --log-file=ticdc_3.log \
    --addr=0.0.0.0:8301 \
    --advertise-addr=127.0.0.1:8301

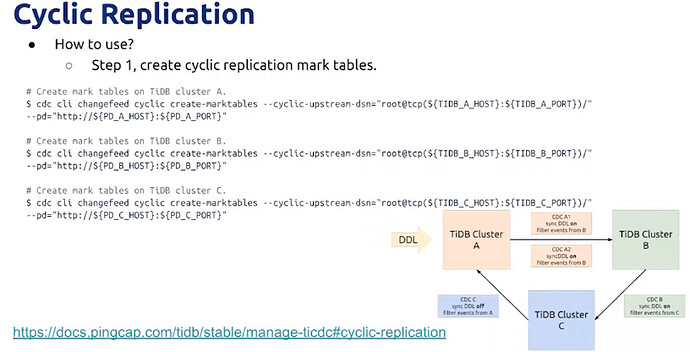

2）. 在 TiDB 集群 A，B 和 C 上创建环形同步需要使用的标记数据表 ( mark table )。

# 在 TiDB 集群 A 上创建标记数据表。
cdc cli changefeed cyclic create-marktables \
    --cyclic-upstream-dsn="root@tcp(${TIDB_A_HOST}:${TIDB_A_PORT})/" \
    --pd="http://${PD_A_HOST}:${PD_A_PORT}"

# 在 TiDB 集群 B 上创建标记数据表。
cdc cli changefeed cyclic create-marktables \
    --cyclic-upstream-dsn="root@tcp(${TIDB_B_HOST}:${TIDB_B_PORT})/" \
    --pd="http://${PD_B_HOST}:${PD_B_PORT}"

# 在 TiDB 集群 C 上创建标记数据表。
cdc cli changefeed cyclic create-marktables \
    --cyclic-upstream-dsn="root@tcp(${TIDB_C_HOST}:${TIDB_C_PORT})/" \
    --pd="http://${PD_C_HOST}:${PD_C_PORT}"

3）. 在 TiDB 集群 A，B 和 C 上创建环形同步任务。

# 在 TiDB 集群 A 上创建环形同步任务。
cdc cli changefeed create \
    --sink-uri="mysql://root@${TiDB_B_HOST}/" \
    --pd="http://${PD_A_HOST}:${PD_A_PORT}" \
    --cyclic-replica-id 1 \
    --cyclic-filter-replica-ids 2 \
    --cyclic-sync-ddl true

# 在 TiDB 集群 B 上创建环形同步任务。
cdc cli changefeed create \
    --sink-uri="mysql://root@${TiDB_C_HOST}/" \
    --pd="http://${PD_B_HOST}:${PD_B_PORT}" \
    --cyclic-replica-id 2 \
    --cyclic-filter-replica-ids 3 \
    --cyclic-sync-ddl true

# 在 TiDB 集群 C 上创建环形同步任务。
cdc cli changefeed create \
    --sink-uri="mysql://root@${TiDB_A_HOST}/" \
    --pd="http://${PD_C_HOST}:${PD_C_PORT}" \
    --cyclic-replica-id 3 \
    --cyclic-filter-replica-ids 1 \
    --cyclic-sync-ddl false
